Терморегулятор ( накладний з датчиком повітря ) для теплої підлоги Castle AC309H ( матовий)

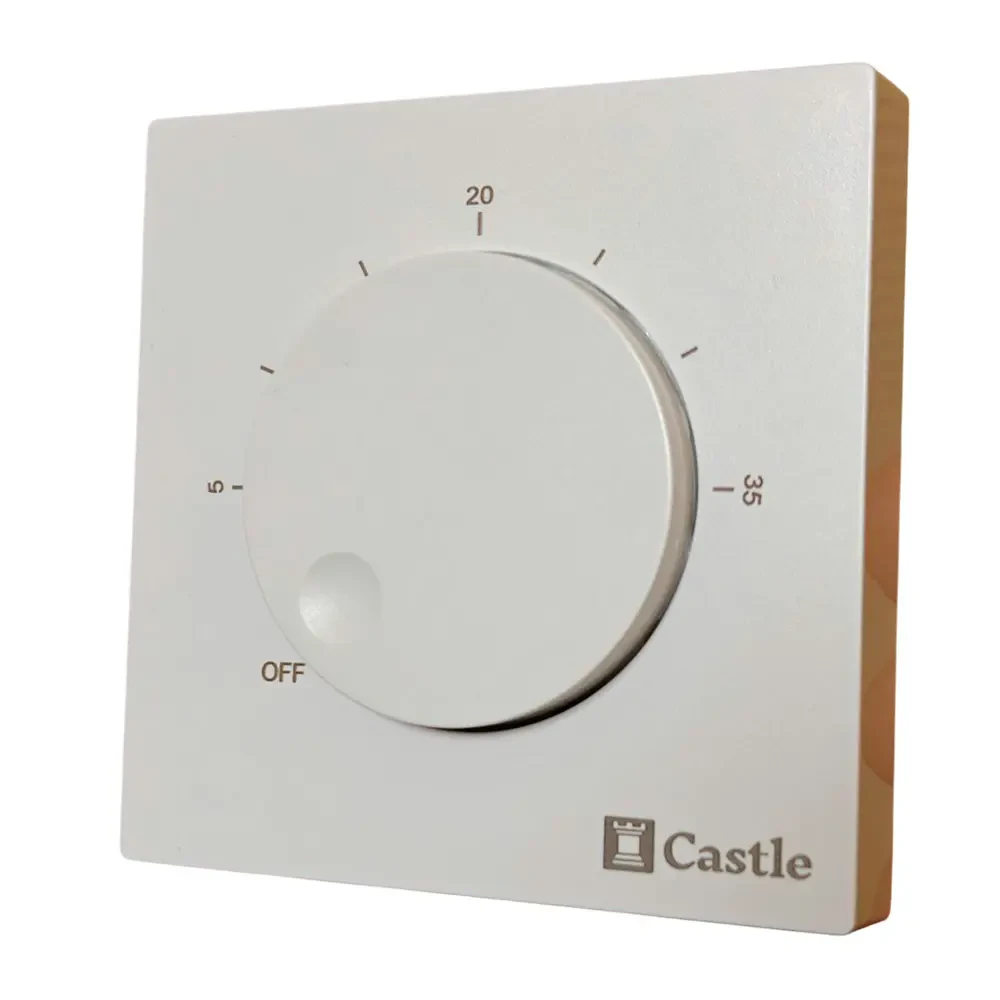

CASTLE AC309H - це аналоговий, накладний кімнатний терморегулятор з вбудованим в корпус датчиком температури, який можна встановити безпосередньо на стіну, без заглиблення та встановлення в підрозетник.

Терморегулятор має товщину до 2 см, і хоч він повністю накладний, він не виглядає товстим та масивним. Відстань між кріпильними гвинтами 60 мм, і це дає змогу прикріпити терморегулятор не тільки на стіну, а також на монтажну коробку чи підрозетник. Відповідно він повністю перекриває отвір підрозетника. Що є досить зручно.  3

Castle АС309 працює від вбудованого датчика повітря, але в комплекті іде також виносний датчик підлоги, який використовується тільки в якості захисту від перегріву. Тобто терморегулятор буде завжди працювати від вбудованого ДаПов, а від ДаПідл спрацює тільки тоді, і вимкнеться, коли на ньому (на датчику) буде 60 С.

Також цей терморегулятор має на бічній панелі перемикач, який дозволяє йому працювати в інверсному режимі, тобто з приладами які працюють на охолодження, наприклад з кондиціонерами.

В лівому верхньому кутку є схований світлодіод, яких символізує вам що йде процес нагріву. Щоб зняти лицьову панель достатньо піддіти в паз пласкою викруткою.

Плата виглядає таким чином.

Терморегулятор має на лицьовій панелі матове покриття і виглядає достатньо свіжо та симпатично. Бічна панель навпаки - глянцева.

Для регулювання температуримає круглу ручку (поворотний перемикач), у нижньому положенні з позицією OFF (терморегулятор вимикається). Підходить для керування електричним опаленням, електричною теплою підлогою, термоприводом або водяним тепловим насосом і має перемикач в режим роботи для приладів охолодження (кондиціонери).

Характеристики термостату AC309

• Тип монтажу - на стіну
• Робоча напруга мережі - 230 В, 50 Гц
• Споживання енергії - <=1 Вт
• Максимальне навантаження - 3000 Вт
• Має вбудований внутрішній датчик - 10 кОм, NTC
• Комплектується виносним зовнішнім датчиком - 3 м B=3950 10K@25
• Діапазон підтримуємих температур -  від +5°C до 35°C
• Діапазон навколишнього середовища - від 0°C до 50°C
• Клас захисту від вологи та пилу - IP20
• Матеріал корпусу - пластик ABS+PC
• Товщина терморегулятора - 3 см
• Розміри передньої лицьової панелі - 96х96 мм
• Розміри задньої панелі - 86х86 мм

Режими роботи терморегулятора AC309

Ліворуч на терморегуляторі є кнопка перемикач, якщо вона встановлена вгору (☀）терморегулятор працює в режимі обігріву. Для роботи на охолодження опустить перемикач до низу в положення (❄）

Перед початком роботи оберіть потрібний вам режим.

Терморегулятор вимірює температуру по вбудованому на корпусі датчику повітря (знаходиться зліва на боці корпусу), також терморегулятор в комплекті має виносний зовнішний датчик, який використовується тільки для захисту від високої температури (більше 60 С).

Захист від високої температури

Режим обігріву (перемикач встановлений вгору позначка - ☀):

Захист від високої температури працює тільки при встановленому зовнішньому датчику. Якщо він встановлений, і температура підлоги буде нижчою за встановлену температуру на терморегуляторі, він включиться на обігрів. Терморегулятор буде працювати і вимірювати температуру по вбудованому датчику повітря.

Але при досягненні температури на зовнішньому датчику 60 С, терморегулятор вмикається, поки температура не стане меншою від 60 С, в незалежності від того, яка температура на внутрішньому датчику.

Функція захисту від високих температур буде особливо корисна при використанні терморегулятора з інфрачервоними плівками, при розміщенні виносного датчику безпосередньо на нагрівальній плівці. Температура на нагрівальній плівці може досягати високих температур, в тому числі 60 С і більше, при цьому температура в кімнаті може бути ще недостатньо високою.

Якщо зовнішній датчик відсутній, температура в приміщенні буде нижчою за встановлену температуру, терморегулятор працює в звичайному режимі.

Режим охолодження (перемикач в положенні позначка - ❄):

В режимі охолодження терморегулятор працює без зовнішнього датчика, тільки по вбудованому датчику повітря, тому ми рекомендуємо не встановлювати зовнішній датчик при використанні терморегулятора для приладів охолодження таких як кондиціонер.

Якщо зовнішній датчик відсутній, температура в приміщенні буде вищою за встановлену температуру, терморегулятор включить прилад охолодження. Для обох режимів (обігрів та охолодження) терморегулятор може працювати без виносного датчика, тоді функція захисту від високої температури не буде працювати, а терморегулятор буде працювати лише по вбудованому в корпус датчику повітря.

Робота світлового індикатору

В режимі нагріву/охолодження світлодіод постійно горить і вимикається, коли терморегулятор не працює. Коли, в режимі обігріву, коли значення температури на зовнішньому датчику становить 60℃, спрацьовує захист від високої температури, червоний світлодіод починає блимати, з інтервалом 200 мс, доки температура не впаде нижче 60.℃.

Якщо зовнішний датчик не знайдений, при ввімкненні живлення, індикатор блимає з інтервалом 500 мс, на протязі 15 секунд.

Процесс встановлення

1. Уважно прочитайте інструкцію, щоб не помилитися при інсталяції терморегулятора.
2. Не встановлюйте терморегулятор або датчик поблизу джерела тепла, оскільки це вплине на точність роботи прилада.
3. Не натискайте сильно на корпус, оскільки це може призвести до поломки корпуса.
4. Термостат призначений для поверхневого монтажу на стіну.

Монтаж терморегулятора на стіну

1. За допомогою маленької плоскої викрутки аккуратно підчепить та відєднайте переднюю лицевую панель від задньої частини терморегулятора (в напрямку знизу-догори). Отвори для встановлення викрутки знаходяться знизу терморегулятора.
2. Підключить проводи живлення, проводи теплої підлоги та датчика як показано на схемі. Виберіть місце на стіні для встановлення. Надійно прикріпить задню частину терморегулятора до стіни за допомогою дюбеля.
3. Приєднайте лицьову панель до вже встановленої задньої частини терморегулятора.

Схема подключения терморегулятора AC309
