Терморегулятор програмований Castle АС630H

Кімнатний терморегулятор для електричної теплої підлоги АС630H має функцію тижневого програмування, можна встановити шість періодів на день та відповідну температуру на кожний період.

Окремо налаштовуються субота та неділя. Ви можете вибрати ручне керування температурою або програмування температури. Цей термостат може бути придатний для керування електричним нагрівальним обладнанням, теплою теплою підлогою, клапаном електричного приводу водяної системи опалення.

Маючи якісний підсвічувальний екран, легко використовувати навіть у темряві. Вмикається та вимикається регулятор автоматично за заданою програмою. Монтується у підрозетник.

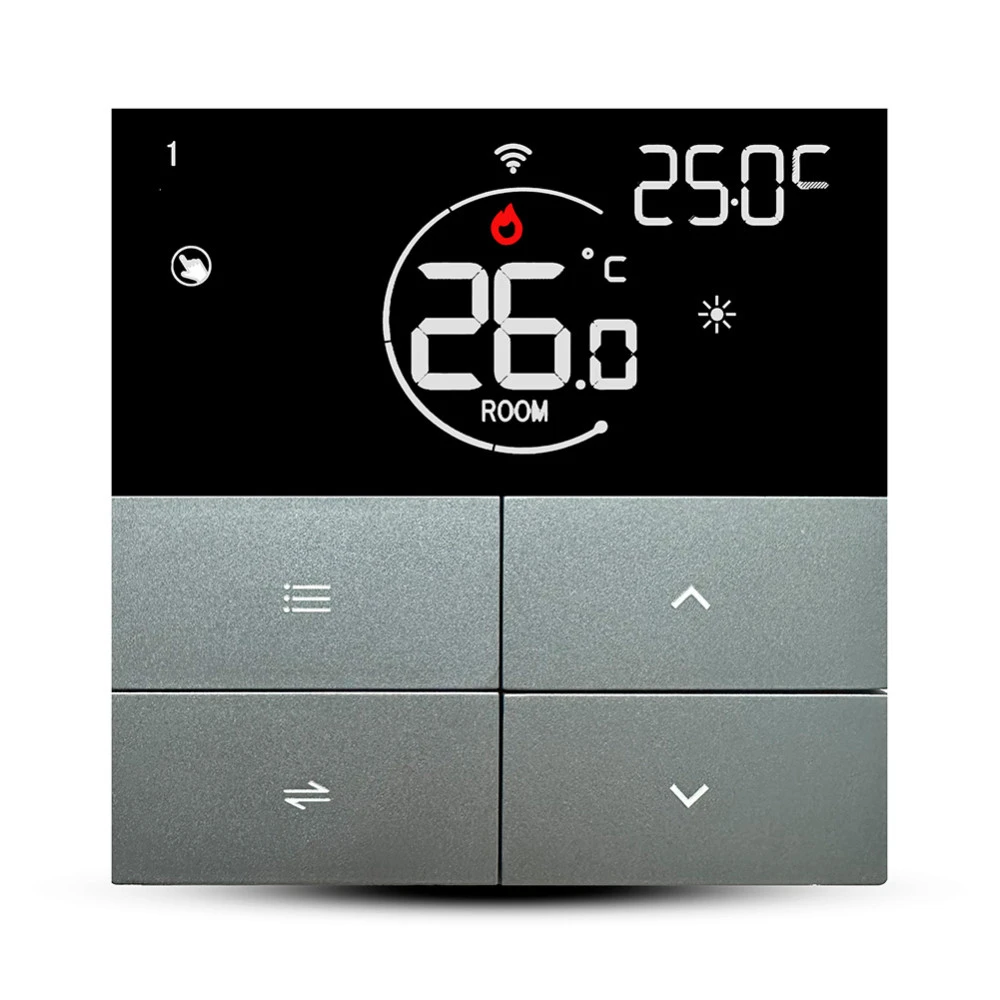

Програмований термостат Кастел АС630H має на передній панелі великий дисплей та чотири кнопки керування. Дані температури на екрані покажуть вам поточну температуру та вологість у приміщенні, за допомогою якого можна вибрати та налаштувати потрібний режим на самому термостаті. Придбати термостат з доставкою по Києву та Україні Ви можете у нашому інтернет магазині.

Панель керування
термостат тепла підлога Castle АС630H

Характеристики Кастл АС630H:
Тижневий цикл.
Протягом дня програмування має 6 режимів роботи.
Управління ручне/програмоване
Індикація підсвічування, затримка 20 секунд.
Потужність: 1,5 Вт.
Максимальне навантаження: 16 а.
Напруга живлення: 230 В, 50 Гц.
Захист корпусу: IP 20
Можливі режими керування: автоматичний, ручний.
Функція: нічний період.
Робоча температура: 5С45С.
Вбудований годинник.
Блокування клавіш (захист від дітей).
Розмір: 86х86х80 мм.
Вбудований монтаж.
Датчик температури вбудований.
Датчик температури підлоги – NTC, 3м.
Виробник: Китай.
Початкове налаштування та використання термостату Castle АС630H
Функції термостата Castle АС630H:

Ручний режим: всі програмні установки не діють, терморегулятор підтримує задану температуру.
Програмований режим: доба поділяється на 6 періодів термостата працюють за заданою температурою та часом. Перехід із ручного до програмованого режиму відбувається при натисканні кнопки .
Щоденне використання термостату Castle АС630H

Блокування клавіатури : натисніть та утримуйте 5 секунд. кнопки вгору △ та вниз ▽ на передній панелі термостата для розблокування клавіатури.
Кнопка режими : натисніть кнопку режими, щоб переключити режими термостата (ручний або програмований).
Кнопки вгору △ та вниз ▽ : натискайте △ та △ для збільшення або зменшення значень
Налаштування часу : тривале натискання кнопки запускає налаштування часу, кнопками вгору та вниз змінюйте значення часу, через 10 секунд дані зберігаються автоматично.
Кнопка Увімк./Вимк. : короткочасне натискання кнопки режими використовується для увімкнення пристрою.
Налаштування програмованого режиму
Увімкнувши живлення, натисніть та утримуйте (5с.) кнопки та ▽, щоб перейти в режим щотижневого програмування та встановити наступні параметри: встановлення часу з першого до шостого періоду часу на будні дні з понеділка по п'ятницю та на вихідні cб. по нд. Натисніть кнопку після встановлення першого параметра, потім перейдіть до наступного кроку, щоб налаштувати його параметри кнопками △ і ▽.

Castle АС630H налаштування режемів роботи

Розширені налаштування : одночасно натисніть і утримуйте 5с, щоб увійти в розширені налаштування. кнопки та ▽ при вимкненому терморегуляторі. Кнопками △ та ▽ налаштуйте параметри кнопкою відбувається перехід на наступний крок та натисніть кнопку режими для продовження запису, доки всі не закінчаться.

Схема підключення
Схема підключення термостата AC620H

Терморегулятор може працювати від:

Вбудований датчик повітря знаходиться знизу терморегулятора (у розширених налаштуваннях вибрати IN)
Виносний датчик підлоги, підключення RT2. (у розширених налаштуваннях вибрати OUT)
Від двох датчиків одночасно (у розширених налаштуваннях вибрати AL1)
