Про заземлення і занулення для чайників"

Про заземлення і занулення для чайників"

Про заземлення і занулення для чайників"

Мій гіркий досвід електрика дозволяє мені стверджувати: Якщо у Вас "заземлення" зроблено як треба – тобто в щитку є місце приєднання заземлюючих" провідників, і всі вилки і розетки мають "заземлюючі контакти – я вам заздрю, і вам не про що турбуватися.

Правила підключення заземлення

В чому ж полягає проблема, чому не можна підключати провід заземлення на труби опалення чи водопостачання?

Реально в міських умовах блукаючі струми та ін. заважають чинники настільки великі, що на батареї опалення може виявитися що завгодно. Однак основна проблема, в тому, що струм спрацьовування автоматів захисту досить великий. Відповідно один з варіантів можливої аварії - пробій замикання фази на корпус із струмом витоку якраз десь на межі спрацьовування автомата, тобто, в кращому випадку 16 ампер. Разом ділимо на 16А 220в – отримуємо 15 ом. Всього якихось тридцять метрів труб, і отримаєте 15 ом. І потік струм кудись, у бік не пиляного лісу. Але це вже не важливо. Важливо те, що в сусідній квартирі (до якої 3 метри, а не 30, напруга на крані майже ті ж 220.), а ось на, скажімо, каналізаційній трубі – реальний нуль, або біля того.

А тепер питання – що буде з сусідом, якщо він, сидячи у ванні (з'єднавшись з каналізацією за допомогою відкриття пробки) торкнеться крана? Вгадали?

Приз - в'язниця. За статтею про порушення правил електробезпеки спричинило жертви.

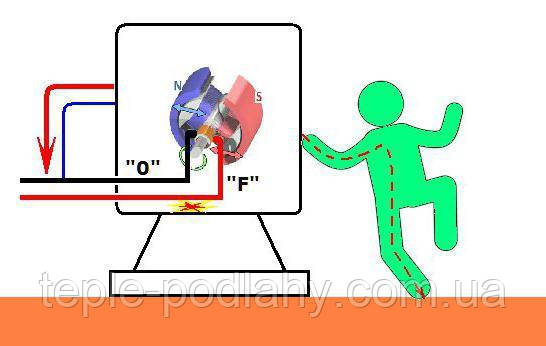

Не треба забувати, що не можна робити імітацію схеми "заземлення" , поєднуючи в евророзетке "нульовий робочий" і "нульовий захисний" провідники, як іноді практикують деякі "умільці". Така заміна вкрай небезпечна. Не рідкісні випадки отгоранія "робочого нуля" у щиті. Після цього на корпусі Вашого холодильника, комп'ютера і т. д. дуже міцно розміщується 220В. Наслідки будуть приблизно такими ж, як і з сусідом, з тією різницею, що за це ніхто відповідальності нести не буде, крім того, хто зробив таке з'єднання. А як показує практика, це роблять самі ж господарі, т. к. вважають себе достатніми фахівцями, щоб не викликати електриків.

"Заземлення" та "занулення"

altОдним з варіантів "заземлення" є занулення. Але тільки не як у випадку описаному вище. Справа в тому, що на корпусі розподільного щита, на Вашому поверсі є нульовий потенціал, а якщо точніше, нульовий провід, що проходить через цей самий щиток, просто-напросто має контакт з корпусом щита за допомогою болтового з'єднання. Нульові провідники з розташованих на цьому поверсі квартир, теж приєднуються до корпусу щита. Давайте розглянемо цей момент детальніше. Що ми бачимо, кожен з цих кінців заведений під свій болт (на практиці правда часто зустрічається по парне з'єднання цих кінців). От саме туди і треба приєднувати наш новоспечений провідник, який надалі буде називатися "заземленням".

В цій ситуації теж є свої нюанси. Що заважає "нуля" отгореть на вході в будинок. Власне кажучи, ні чого. Залишається лише сподіватися, що будинків у місті менше ніж квартир, а значить і відсоток виникнення такої проблеми значно менше. Але це знову ж російський "авось", який проблему не вирішує.

Контур заземлення

Контур заземленняЄдино правильне рішення в цій ситуації. Взяти металевий куточок 40х40 або 50х50, довжиною 3 метри, забити його в землю, щоб за нього не запиналися, а саме, копаємо яму на два багнети лопати в глибину і максимально забиваємо туди наш куточок, а від нього провести провід ПВ-3 (гнучкий, багатожильний), перетином не менше 6 мм. кв. до Вашого розподільного щита.

В ідеалі "контур заземлення" повинен складатися з 3х - 4х куточків, які зварюються металевою смугою тієї ж ширини. Відстань між куточками має становити 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для розводки по будинку Вам знадобиться мідний провід заземлення, відповідної довжини і перерізом не менше 1,5 мм. кв. і, звичайно, розетка з заземлюючим" контактом. Короб, плінтус, скоба - справа естетики. Ідеальний варіант, це коли Ви робите ремонт. В цьому випадку я рекомендую вибрати кабель з трьома жилами в подвійній ізоляції, краще ВВГ. Один кінець дроту заводиться під вільний болт шини розподільного щита, з'єднаної з корпусом щита, а другий - на "заземлюючий контакт розетки. При наявності в щиті УЗО заземлюючий провідник не повинен ніде на лінії мати контакту з N провідником (в іншому випадку буде спрацьовувати УЗО).

Не треба також забувати, що "земля" не має права розриватися, за допомогою яких або вимикачів.
